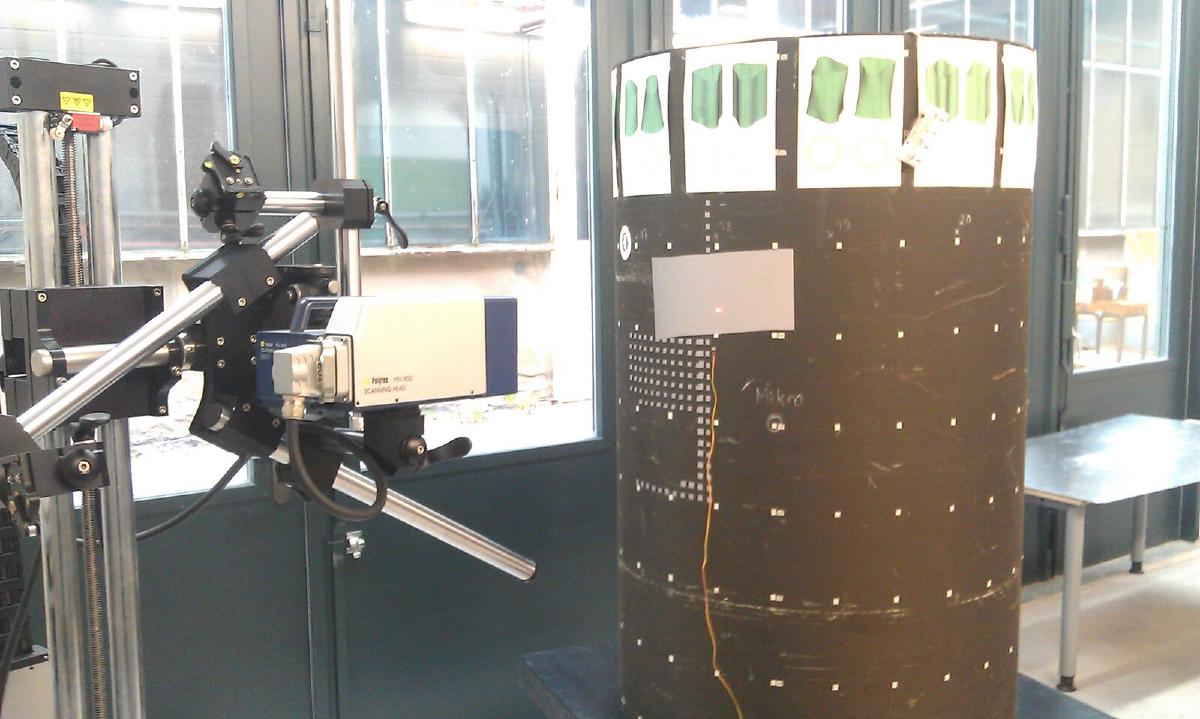

Faserverbundbauteile können innen geschädigt sein, ohne dass man es von außen sieht. Zur Überwachung werden Wellen durch das Bauteil geschickt und gemessen. An gekrümmten Bauteilen sind dafür viele Messpositionen rund um den Umfang nötig.
- Rahmen: Forschung zur Bauteilüberwachung (Structural Health Monitoring), Otto-von-Guericke-Universität Magdeburg
- Werkzeuge: 3D-CAD, Schrittmotorsteuerung, Messsoftware von Polytec
Mein Beitrag
- Konstruktion und Bau: Welle, Lagerung, Getriebe, Schleifring
- Auswahl und Programmierung der Schrittmotorsteuerung
- Anbindung an die Vibrometer-Software: Drehung in festgelegten Winkelschritten, Messung nach jedem Schritt
Ergebnis
- Vollautomatische Messzyklen über den ganzen Umfang statt manueller Umbauten
- Kostengünstiger Aufbau, erweiterbar um weitere Achsen
